页岩气勘探过程中,高温高压热解吸测量标准已全
更新时间：2019-12-20 16:05 浏览：
中国石油天然气股份有限公司勘探开发研究院廊坊分院，长期致力于油气勘探开发基础理论，油气勘探开发应用技术，油气田环境产品研发和行业标准的制、修订等研究领域。早在06年
网站关键词：电热管道,电热罐生产厂家,电热阀门,温度控制板厂家,岩心夹持器价格,页岩气解吸仪
中国石油天然气股份有限公司勘探开发研究院廊坊分院，长期致力于油气勘探开发基础理论，油气勘探开发应用技术，油气田环境产品研发和行业标准的制、修订等研究领域。早在06年就在页岩气勘探开发领域研发摸索，对酸化压裂等技术获得了多项技术成果。近几年在页岩气勘探测量技术不断完善，开发定型了：热解吸仪、高温高压热解仪，高精度气体流量分析仪（与廊坊爱帝工业控制技术有限公司联合），多组分分析仪、解析罐，定量控制采样盒，页岩气体过滤器，页岩样品精加工装置等页岩勘探测量配套产品，并已在实际勘测过程中大量使用。由于设备的定性，使得检测标准一致性，数据的稳定性得以保证，为制定行业标准打下了坚实的基础。
在页岩气勘探过程中，岩石含气量体积测量是很重要的环节，初期测量设备采用热解吸罐、连通器人工平衡玻璃量筒方法。成套仪器用于岩心含气量自动测试实验和岩心气资源丰度的综合评价，测定地层状态下岩心单位体积和重量的含气能力，研究岩心含气性、资源丰度等参数，为岩心气地质综合评价提供基础数据，同时可成为岩心气勘探开发评价中的关键设备。该系统核心由热解吸仪，岩心气数据采集（高精度气体流量分析仪）组成。设计可以任意组合，同时处理多个井壁取心的以预测岩心气藏的开采规律和开发动态，评价岩心气藏的稳产年限、产能及采收率等，已经样品和钻井取心的样品。仪器性能稳定可靠，自带温度、大气压补偿功能，三曲线分析使得测试结果准确、精度高，再分析基础好，相对标准偏差小于0.2%，数据采样、记录间隔根据用户要求设定。软件界面友好，整个测定过程全中文提示，无需人工监视，操作简单方便，可以非常容易按标准实现气量的测定。测量过程中流量测量自动化、结果计算、数据处理、打印、存储、查询、修改等功能齐全。网络监控，可实现中心实验室对分站现场同步检测上传录入。

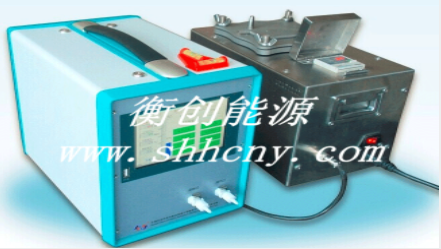

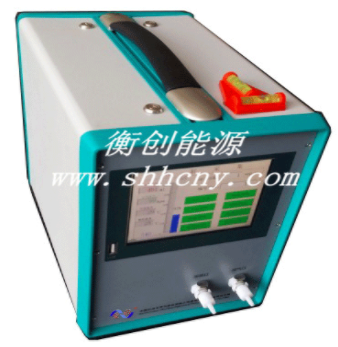

【热解仪与高精度气体流量、体积分析仪】
产品技术标准：
1、最大检测流量：1000ml/min ；
2、最小响应流量：0.1ml/h ；
3、密封度（日泄漏量），<1ml/天；
4、外形尺寸：单路：240200150mm（本地显示尺寸：7英寸触摸屏）；
5、环境湿度范围：0-90% ；
6、适应环境：自带压力补偿，温度补偿，移动防震，干燥过滤，485通讯功能；
7、冲击压力：﹤0.5kg/cm ；
8、采样正压力：500Pa（5cm水柱）；
9、供电电压：180-240V ；
10、环境温度：-30℃～+60℃ ；
11、样品恒温罐温度范围：常温-200℃，精度±2℃ ；
12、设备常规针筒定容体积检测，误差±0.2ml ；砝码精确标定法，精度0.1g；
13、采样传感器精度：称重精度1/10000；压力精度1/1000；温度精度1/1000。

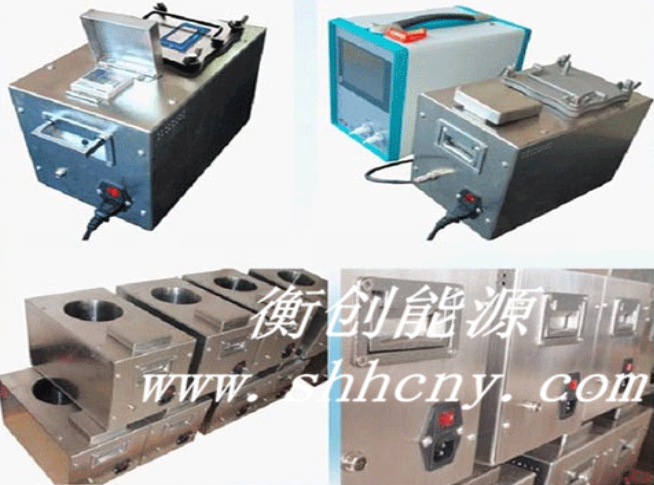

【高温高压热解仪】
产品技术标准：
电压： 220V；
功率： 300W（一路集成加热系统），1200W（六路集成加热系统）；
温室精度： ±0.1℃；
适用范围：实验室、水浴箱替代产品，无水操作，方便快捷。可移动外形设计，搬运方便，可用于化工生产实验室，微生物实验室，矿物开采实验室等，尤其是对水浴箱有不良反应的试验场合更加适用。
本产品是页岩等介质分析化验加热的专用设备，与传统的制恒温系统相比，它具有以下优点：
（1）、设计合理，外观美观，运输方便。
（2）、操作简单。
（3）、具有单独加热设定控制，PID可控，使控制温度更加稳定可靠。

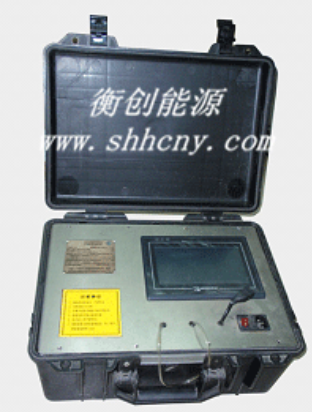

【多组分气体检测仪】
产品技术标准：
1.电池类型：锂离子聚合物
2.电池参数：额定电压3.7V，标称容量 1800mAh
3.工作电流： 正常电流: ≤100mA 报警电流: ≤240mA
4.防爆等级：ExdibIIBT3 Gb
5.防爆证号：No.CJEx13.0010
6.传感器类型： 可燃气：催化燃烧式 氧气：迦伐尼电池
有毒气体：电化学
7.检测方式：扩散式
8.响应时间：可燃气：T90<60s；氧气：T90<60s；
有毒气体：一般T90<60s
9.全充电连续工作时间: ≥14小时
10.示值误差： 一氧化碳：±10% 硫化氢：±5%FS
可燃气体：±5%FS 氧气：土 3.0%FS
其它有毒气体：±10%（显示值）
或±5%（满量程）以内，取大
11.使用环境： 温 度：-20℃～40℃ ；相对湿度：15%-95%，不凝露
12.存储环境： 温 度：-20℃～60℃ ；相对湿度≤90%，不凝露
13.充电温度范围： 0℃～40℃
14.执行标准： GB12358-2006、 GB3836.1-2000、GB3836.4-2000
15.外壳防护等级：IP65
16.壳体材料：PC、ABS、抗静电 TPE
17.外形尺寸: 400mm×300×mm×250 mm
18.重量: 3500克
三、检测气体种类及测量范围
1、探测气体种类：
l 默认出厂产品为标准六种气体：见表格。
l CO和 H2S两种有毒气体可更换为氨气、二氧化硫、氯气、臭氧、一氧化氮、二氧化氮、氢氰酸、磷化氢、氢气等气体（需定制）。
l 以上四种产品均可单独关通道。
2、测量范围及精度：

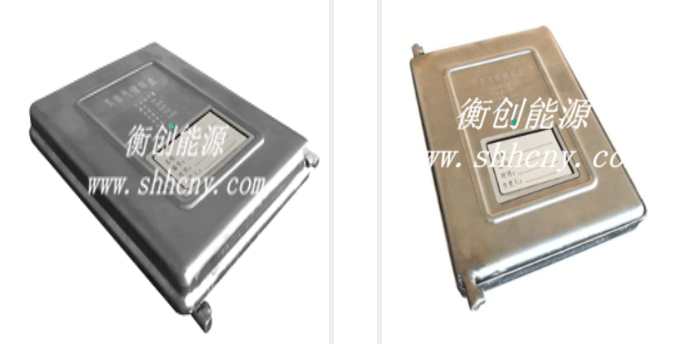

【可控气体采样盒】
产品技术标准：
型号：AD-CCH(替代盐水瓶）
容积：300~1000ml，最大容积：1000ml
材质：不锈钢
采样压力：≯40Kpa（4米水柱）
内部材质：硅胶采集气囊
可控流量输出：∮3
可控流量输入：∮3
5段色标显示储气量百分比。
尺寸：200*150mm
厚度：3mm
【页岩气解析罐/装样罐/储存罐】
产品技术标准：
可定制尺寸
型号：AD-JXG
高度：100~350 mm；
直径：50~ 150mm；
总重：1~4KG；
耐温：200℃；
材质：SUS316；
正压：0.5MPa/C㎡
负压：10 MPa/C㎡
胶圈：为易损件建议多备份。
功能特点：重量轻，密封可靠，操作方便，便于携带，搬运。

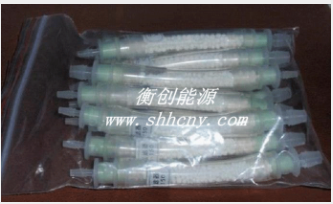

【岩石气除水除尘过滤器】
产品技术标准：
型号：AD-150
过滤杂质灰尘水分，避免水分凝结管路的干扰，避免灰尘污染测量机构，保证洁净气体测量的准确，更有利于采集气的输送储存。成本低，可再生，更换快捷方便。

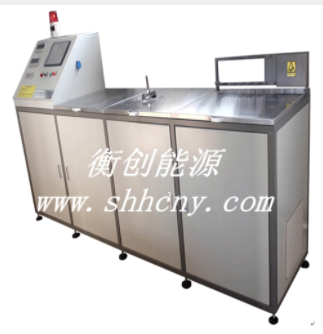

【高温高压热解吸、解吸釜】
产品技术标准：
1， 设备用途：分析气态烃S0，热蒸发烃S1，热解烃S2，S3和Tmax，计算出样品总有机碳量。对烃源岩、储集岩等的生油潜量、成熟度、有机质类型和储油岩的油气含量、油气性质等进行评价。
总体要求：全数字采集智能控制输出，windows操作系统，触摸屏人机对话控制操作中文界面，实时曲线图，棒状图、数据表监控，热补偿高灵敏流量监控，温度监控，快速模拟、高温控制可达600℃。
2， 配置及参数（主机）
2.1，热解炉温度
S0：90℃
S1：300℃
S2：300-600℃
S3：300-390℃
升温速率：5 ℃～50℃/min (连续可调可设定)
检测器：FID（GC7980）
2.2，氧化段温度600℃
检测器：TCD（GC112A）
2.3，主机：CPU英特尔酷睿，内存4G，硬盘500G，光驱7200转，16倍速DVD-ROM，RAM功能，液晶22’’，标准键盘，3D，光电无线鼠标。
2.4，氩气发生器：（气源柜）
流量控制范围：0～300ml/min
输出压力:0～0.3MPa /c㎡
压力控制精度:≤0.002 MPa /c㎡
工作电压:AC220±10％,50HZ
功率:250W
适应环境温度: 0～40℃
相对湿度: ≤85％
氩气纯度:99.999％(氧含量≤3ppm，含水露点-56℃)
外形：400×250×380 (mm)
净重：15kg
2.5 空气压缩恒压储柜（增压柜）
（1）输出控制流量：0～10L/min
（2）输出压力：0～0.6MPa /c㎡
（3）系统压力：0～0.9MPa /c㎡
（4）压差调节范围：0.05～0.4MPa /c㎡
（5）压力控制精度: ≤±0.01 MPa /c㎡
（6）静音运转噪音值: ≤20db
（7）冷干除湿干燥: -30℃
（8）三效过滤:初0.1mm,中0.01mm,高0.001mm
（9）工作环境温度: 10～40℃
（10）功率:110W
（11）工作电压:AC220±10％,50HZ
2.6、软件配置
2.6.1、系统运行软件
2.6.2、储集岩分析处理软件
2.6.2.1、储集岩分析功能：
a烃类损失补偿；b含油饱和度计算；c储层性质判别
2.6.2.2、有机物污染判断功能
2.6.3、烃源岩分析功能
2.6.3.1、分析报表功能；
2.6.3.2、热模拟分析功能；
2.6.3.3、热模拟分析烃量；
2.6.3.4、活化能计算分布功能；
2.6.3.5、碳酸盐分布功能。
