页岩气现场解析仪的发展现状
更新时间:2019-12-23 17:14   浏览:
在页岩气勘探过程中,岩石含气量体积测量是很重要的环节,初期测量设备采用热解吸罐、连通器人工平衡玻璃量筒方法。 这种测量方法存在以下缺点: 1)、实验设备庞大,测量经常
网站关键词:电热管道,电热罐生产厂家,电热阀门,温度控制板厂家,岩心夹持器价格,页岩气解吸仪
在页岩气勘探过程中,岩石含气量体积测量是很重要的环节,初期测量设备采用热解吸罐、连通器人工平衡玻璃量筒方法。

这种测量方法存在以下缺点:

1)、实验设备庞大,测量经常多组并联,组装搬运零散易碎;

2)、测量操作液面平衡工作繁重(人工24小时不间断操作);

3)、读数录入繁重(人工24小时不间断录入);

4)、测量周期长,液面刻度读数精度差(估填数据,无法避免液体与量筒产生的球面误差);

5)、量筒内液体饱和食盐水蒸发、吸收水分干扰;

6)、采样气灰尘干扰;

4)、大气压干扰(海拔与测量数据有关);

5)、环境温度干扰(测量数据与环境温度变化有关)。

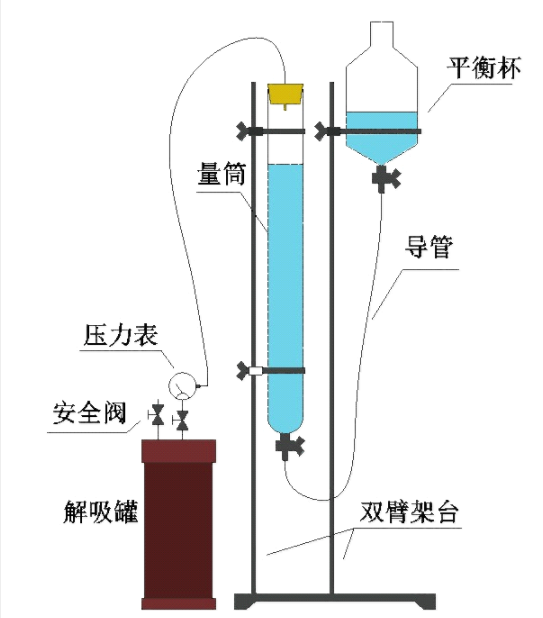

【初期人工测量装置】



    针对以上问题,廊坊市爱帝工业控制技术有限公司与中国石油天然气股份有限公司勘探开发研究院廊坊分院联合,通过不断摸索完善,开发定型了:热解吸仪、页岩气现场解析仪(体积、重量转移法专利号201210594191X),轻便型解析罐,定量采样盒,页岩气体过滤器,页岩样品精加工装置等页岩勘探测量配套产品,并已在实际勘测过程中开始使用。

成套仪器用于岩心含气量自动测试实验和岩心气资源丰度的综合评价,测定地层状态下岩心单位体积和重量的含气能力,研究岩心含气性、资源丰度等参数,为岩心气地质综合评价提供基础数据,同时可以预测岩心气藏的开采规律和开发动态,评价岩心气藏的稳产年限、产能及采收率等,已经成为岩心气勘探开发评价中的关键设备。该系统核心由热解吸仪,岩心气数据采集(高精度气体流量分析仪)组成。设计可以任意组合,同时处理多个井壁取心的样品和钻井取心的样品。仪器性能稳定可靠,自带温度、大气压补偿功能,三曲线分析使得测试结果准确、精度高,再分析基础好,相对标准偏差小于0.2%,数据采样、记录间隔根据用户要求设定。软件界面友好,整个测定过程全中文提示,无需人工监视,操作简单方便,可以非常容易按标准实现气量的测定。测量过程中流量测量自动化、结果计算、数据处理、打印、存储、查询、修改等功能齐全。网络监控,可实现中心实验室对分站现场同步检测上传录入。

该仪器的检测精度技术:

1、最大检测流量:500ml/min不断自动循环采集。

2、最小响应流量:0.1ml/h

3、密封度(日泄漏量),<1ml/天

4、外形尺寸:240*200*150mm(本地显示尺寸:5英寸)

5、环境湿度范围:0-90%

6、环境压力:常压

7、冲击压力:﹤0.5kg/cm

8、供电电压:180-240V

9、环境温度:-30℃~+60℃

10、样品恒温罐温度范围: 常温--200℃  精度±2℃

11、设备标定方法:

常规针筒定容体积检测,误差±0.2ml

砝码精确标定法,精度0.1g

12、采样传感器精度:

称重1/10000;

压力1/1000;

温度1/1000。

13、采样罐材料:不锈钢316L。

14、数据格式:

间隔时间数据表:采样间隔时间设定范围:1~300秒/次;

标准曲线:全程时间72小时,最小间隔1秒。

15、数据存储口:标准USB-A型

16、上位机分析软件:ADL-2013,

具备阶梯平滑曲线对比分析;总量统计;多组并联数据整合;16路上位机并连组网操作。

17、解吸温室精度: ±0.1℃;

18、解吸罐直径:适用于 φ115mm岩心;

19、总重:1~4KG;

20、解吸罐耐温:-20℃~200℃

 特点细节:
(1)仪器利用重量与体积的转换,可有效的针对微弱气流过程的高精度测量;
(2)通过材质的合理选择可有效的避开腐蚀的困扰;
(3)对于微流量气体测量装置的管道、腔体、流道孔径相对常用的微流量传感器孔径大得多,从而避开了微孔堵塞问题;
(4)由于是体积称重转换原理,传感器与测量气体不接触,潮湿,腐蚀,多气体种类混合测量得以轻松实现,该测量装置均能很好的避开其损坏不准确等不良后果;

(5)测量界面继承了玻璃量筒测量法,人机互动简明易懂,操作员工非常容易学习使用;

(6)模块式任意拆组,对实验室、现场适应性非常强;

(7)温度、压力补偿,气体体积,瞬时流量三曲线显示更有分析基础;


(8)上位机网络通讯检测,实现测试中心与多地现场同步检测录入;

(9)水平校准,体积校准,方法简单,现场操作便捷可靠。
