小包、软包烟外包装膜的检测
更新时间:2019-09-12 15:07   浏览:
小包检测针对的主要缺陷有小包破损、翘边、翻盖、露白、反包、包装错位、封签(偏移、叠角、缺失)、底边未折角、卡片后漏、印刷未上色等。
网站关键词:

烟盒包装检测 香烟盒包装检测设备 香烟盒检测机器 烟盒检测厂家

机器视觉技术应用于小包或条包外观检测

     国内烟草行业的发展,无论从生产工艺、设备先进性和香烟的质量,都居世界领先地位。而香烟的生产质量也从香烟内部的提升,扩展到外部的美观性。条包外观质量的检测,一直是困扰卷烟企业的麻烦问题。针对以上问题,我公司经过不断对条包检测的检测环境、检测精细度等因素进行分析,研制出了机器视觉皮带传送实验开发平台MV-BDP200s。

    在现代自动化生产过程中,机器视觉应用于工况监视、成品检验和质量控制等领域。而包装检查是质量控制的重要一环,由于包装缺陷都是可见缺陷,适合于用机器视觉的方法进行检查。目前常见的有卷烟小包外观检测和条包外观检测。

    小包检测针对的主要缺陷有小包破损、翘边、翻盖、露白、反包、包装错位、封签(偏移、叠角、缺失)、底边未折角、卡片后漏、印刷未上色等。

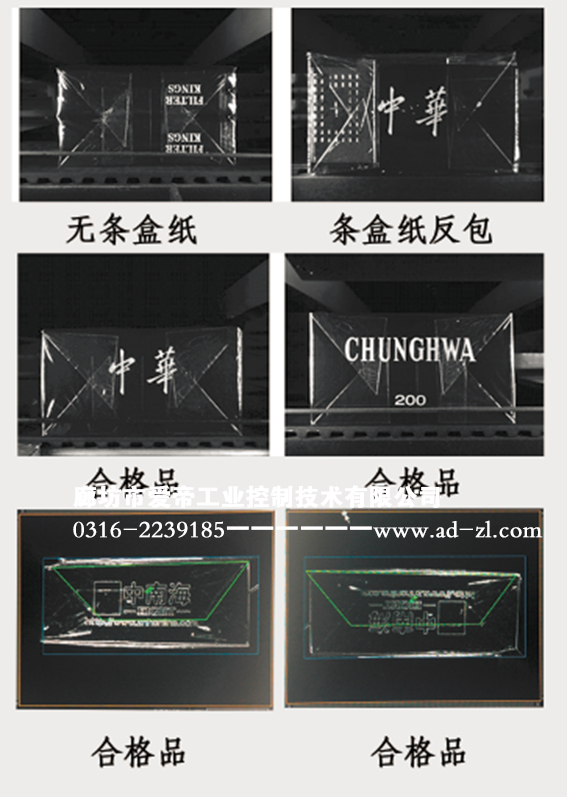

    对于条包检测,是在条盒包上油封纸后进行的,检测的主要缺陷有:包装纸破裂、内包装外露、玻璃纸皱褶、端面油封不平整、搭接口粘接不好、无金拉线、金拉线错牙、条盒损伤、污损、异物、条包错牌、反包等。条包外观在线视觉检测系统可以安装在条包集中输送道上或者是在装封箱机入口处,也可以集成于卷包机。一般由光源、触发器、图像采集单元、图像处理单元、控制器、剔除机构构成。
    维视图像机器视觉皮带传送实验开发平台MV-BDP200s采用连续运动的皮带形式模拟工业生产,条包通过时,触发器给出信号,图像采集单元拍摄条包外观图像,由图像处理单元识别图像中的特征和各种形态,做出是否有缺陷的判断。发现有缺陷时,控制剔除机构动作,剔除缺陷条包。

 机器视觉检测 条包检测 机器视觉 机器视觉设备 包装检测
一、用 途 :
    在小包香烟的包装过程中,时常会产生包装上的一些质量问题与烟根数量缺少的现象。爱帝工业控制技术有限公司针对这些情况开发出小包香烟图像检测器,用于针对包装质量与重量问题进行检测。其设计结构精巧、独特,检测稳定可靠。
二、功能:
    软包香烟:封答签、歪斜、长短、错位、有无、折叠及软包香烟包装盒的长短、错位、变形等质量问题与小包烟缺根少跟的重量问题;
硬盒香烟:翻盖、掉盖及包装图案是否正确等质量问题;
其它功能:坏烟自动统计,自动跟踪剔除。
三、工作原理 :
    小包烟外观、重量检测系统是一套全智能化的在线系统,它的硬件系统结构框图如下上:光源照射小包香烟,摄像机采集图像,把光信号转化为电信号,经过模(ANOLOG)/数(DATA)处理单元,把数字图像信息送入图像处理单元。图像处理单元是本系统最为关键部分,它的结果直接关系到系统检测指标的高低。图像处理单元对摄取的数字化图像,进行去除噪声、提取边缘、标准化(归一化)、模板比较等一系列算法,识别出有外观缺陷的小包香烟。图像处理单元输出I/O信号到控制器,控制器完成坏烟自动统计,自动跟踪剔除等功能。同时,检测系统对小包重量范围进行监测,剔除超出重量范围的产品。图像处理单元也把图像送到液晶显示屏,实时显示小包香烟图像,。
    该装置属于一种外观兼重量视觉检测系统,它的处理元素为像素数、图像和克重,这三种元素在不同的检测方式下得以实现,该检测系统采用高速嵌入式微处理器及DSP加速处理单元,这就保证了其检测的实时性和可靠性。
四、技术指标
1、外围提供电压:220VAC
2、工作电压:15~30VDC
3、工作温度:-280C~700C
4、灵敏度:可调
5、剔除步数:可调
6、剔除脉宽:1周期
7、检测速度:6-10盒/s
8、克重精度:千分之一
